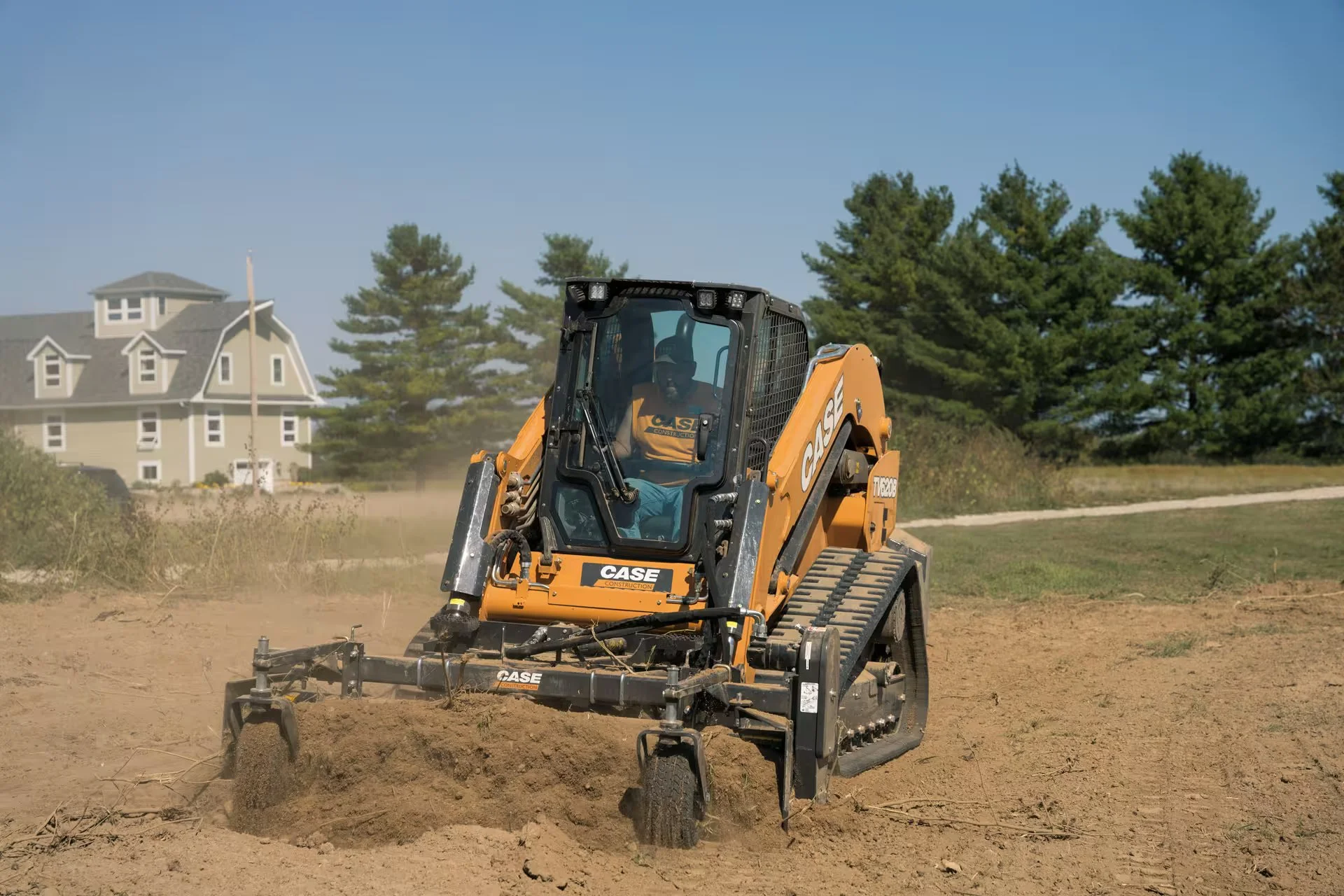

MINI-CHARGEUSE COMPACTE SUR CHENILLES TV620B
CASE Construction
La toute nouvelle CASE TV620B est la chargeuse compacte sur chenilles la plus grande et la plus puissante jamais conçue*. Alimentez des accessoires robustes. Chargez des camions hauts. Creusez dans les opérations de terrassement les plus difficiles. Chef de file dans différentes catégories de perfomance, notamment la capacité de fonctionnement nominale (6 200 lb), la force d’arrachage (godet de 12 907 lb; levage de 12 084 lb), et la longueur de chenilles sur le sol (74 po).
Avec cette puissance et cette performance, nous offrons aussi plus de caractéristiques de série que jamais, notamment des commandes électrohydrauliques, un circuit hydraulique à haut débit, un système antitangage automatique et un dispositif d’autonivelage unidirectionnel, un ventilateur à inversion hydraulique programmable, des feux à DEL, le nouveau module SiteConnect et un abonnement d’un an au système télématique SiteWatch de CASE.
La chargeuse compacte sur chenilles TV620B, bourrée de fonctions de série et haut de gamme, et la première en son genre, et il n’y en aura peut-être jamais une autre comme elle.
Caractéristiques
Détails
Fiches techniques
Caractéristiques
Un contrôle extrême, de série
La CASE TV620B est livrée de série avec des commandes électrohydrauliques réglables. Elles permettent aux opérateurs de régler la réactivité totale de la machine sur une vitesse faible, modérée ou agressive, ou de régler indépendamment l’inclinaison, le levage et la vitesse d’entraînement, ainsi que le bras de la chargeuse et la commande d’entraînement pour répondre au mieux aux exigences du travail. Ces réglages se font facilement à l’aide de l’écran ACL multifonction dans la cabine, qui est également offert de série.
Les accessoires les plus puissants et précis
Le circuit hydraulique à haut débit (41,6 gallons par minute à 3 450 lb/po2; puissance hydraulique de 83,7 ch) est offert de série sur la TV620B, et la toute nouvelle fonction « hydraulique sur demande » détermine le pourcentage du débit hydraulique acheminé à l’accessoire, ce qui permet à l’opérateur de régler le débit hydraulique en fonction de ses préférences, des besoins de l’accessoire ou de la tâche à effectuer. Des circuits hydrauliques à haut débit évolué sont également offerts en option (41,6 gallons par minute à 4 100 lb/po2; puissance hydraulique de 99,5 ch). D’un poids de 16 100 lb posés sur une voie large et 74 po de chenilles au sol, la TV620B est une plateforme extrêmement puissante et stable pour utiliser des accessoires puissants comme une planeuse à froid ou une broyeuse, et nous y avons intégré une capacité améliorée de refroidissement du système hydraulique pour prendre en charge l’utilisation de ces accessoires à usage intensif. Elle est aussi parfaitement adaptée à la lame niveleuse de précision CASE, le plus récent accessoire de CASE, qui transforme cette chargeuse compacte sur chenilles à grand châssis en une niveleuse compacte offrant la précision du contrôle par machine.
Chargez en hauteur. Creusez en profondeur.
La TV620B est dotée d’une excellente portée à la hauteur de déversement maximum (39 po), et grâce à sa hauteur d’axe d’articulation de 140,2 pouces, elle peut charger uniformément et efficacement des camions plus larges et plus hauts.
Gardez-le frais. Gardez-le propre.
Les normes antipollution sont respectées grâce à une combinaison de technologies de recirculation des gaz d’échappement refroidis (CEGR), de catalyseur d’oxydation diesel (DOC) et de réduction catalytique sélective (SCR). Elle n’est dotée d’aucun filtre à particules diesel (DPF) et ne nécessite aucune régénération. L’absence de filtre à particules et de régénération signifie aucun filtre à remplacer et aucun temps d’arrêt perdu. La TV620B est également dotée d’un ventilateur à inversion hydraulique de série. Il réduit l’accumulation de débris dans le compartiment moteur. Les opérateurs peuvent régler les intervalles et la durée du ventilateur en fonction de l’état du chantier ou de leurs préférences.
Visibilité inégalée dans l’industrie
La TV620B offre une excellente visibilité sur 360 degrés avec le seul écran divisé de l’industrie, lequel affiche simultanément la vue de la caméra arrière et l’information sur les accessoires. Un rétroviseur de la largeur de la cabine et la barre de liaison en H de CASE offrent également une excellente visibilité à l’arrière de la machine. Un grand pare-brise offre une excellente visibilité à l’avant de la machine et jusqu’à l’accessoire. De grandes vitres latérales et une grande vitre arrière incurvée offrent une très bonne visibilité sur les côtés et à l’arrière de la machine.
Gestion collaborative de la flotte
Le tout nouveau module SiteConnect de CASE, maintenant offert pour la première fois dans une chargeuse compacte sur chenilles CASE, offre de nombreux avantages en matière de gestion de flotte et d’exploitation. Le module SiteConnect offre des performances de télématique plus robustes, des diagnostics à distance et des mises à jour logicielles à distance qui simplifient les activités de gestion de la flotte. Cette connectivité améliorée permet au propriétaire de la machine de partager, à sa discrétion, des renseignements sur la machine en temps réel avec le concessionnaire et le centre de disponibilité CASE à Racine, dans le Wisconsin.
Facilité de propriété
Tous les points de contrôle et d’entretien critiques sont regroupés à l’arrière de la machine pour un accès facile, et le tout nouvel écran multifonction ACL de 8 pouces présente à l’opérateur des données en temps réel sur le fonctionnement et les performances de la machine. De plus, la TV620B est livrée de série avec un abonnement d’un an au système télématique SiteWatch de CASE, ce qui donne au propriétaire et aux opérateurs de chaque machine une excellente vision de son fonctionnement et de sa performance.
Détails
PRODUIT STANDARD
ENVIRONNEMENT DE L’OPÉRATEUR
- Cabine fermée (ROPS/FOPS Niveau 1)
- Entièrement scellée et pressurisée – FSP, Portière avant vitrée avec essuie-glace et lave-glace
- Glaces latérales coulissantes – amovibles
- Système de ventilation à chauffage intégré
- Chauffage et climatisation
- Radio AM/FM Bluetooth avec 2 haut-parleurs et port USB
- Démarrage sans clé
- Affichage à cristaux liquides couleur 8 pouces
- Mode économie (arrêt automatique du ralenti)
- Protection par arrêt automatique du moteur
- Siège de luxe en tissu, à suspension pneumatique, avec élément chauffant et support lombaire
- Ceinture de sécurité en trois points de 2 po (51 mm) rétractable
- Temporisation de l’allumage
- Paramètres de l’appareil
- Niveaux d’accès des utilisateurs
- Codes de sécurité de l’opérateur
- Commandes des gaz à la main et au pied
- Ensemble d’avertissement – recul et klaxon
- Rétroviseur arrière
- Plafond rembourré
- Plafonnier
- Fenêtre supérieure
- Porte-gobelet
- Prise de 12 V
- Repose-pied
- Pochette de siège
- Barre de siège rembourrée à accoudoirs intégrés
- Système de verrouillage des commandes de la chargeuse
- Commande électrique du frein de stationnement
- Regard de nettoyage de la cabine
- Commande hydraulique auxiliaire proportionnelle (sur manette)
- Tableau de bord de pointe
- Compteur horaire numérique
- Tachymètre
- Indicateur à barres de niveau de carburant avec avertisseur
- Fonctions de diagnostic et verrouillage de sécurité
- Commandes électrohydrauliques :
- Fonctions de conduite, chargeuse
- Permutable entre les modes H et ISO
- Sensibilité réglable des commandes
- Voyants et avertisseurs sonores :
- Température du liquide de refroidissement du moteur
- Pression de l’huile moteur
- Défaillance moteur
- Pression de charge hydraulique
- Colmatage du filtre hydraulique
- Température de l’huile hydraulique :
- Arrêt système d’urgence
- Système moteur
- Système hydraulique
- Système électrique et de diagnostic
- Avertisseurs :
- Tension de la batterie – affichage plus
- Service huile
- Voyants :
- Préchauffage du moteur
- Frein de stationnement
- Rappel de barre de siège
MOTEUR
- Refroidisseur d’air de suralimentation (CAC)
- Filtre à air bi-élément
- Technologie de l’acide organique (OAT)
- Solution antigel jusqu’à -34 ºF
- Par-dessus et sous le radiateur et le refroidisseur d’huile
- 3 piles après la configuration refroidisseur/radiateur/refroidisseur d’huile
- Bougie de préchauffage
- Refroidissement d’huile moteur intégré
- Filtre à carburant avec séparateur d’eau
- Disjoncteur principal
- Bornes d’aide au démarrage
- Ventilateur de refroidissement hydraulique réversible
GROUPE MOTOPROPULSEUR
- Quatre roues motrices hydrostatiques à 2 vitesse
- Freins de stationnement à disque SAHR
- Modes de la pédale de commande – accélération, transmission et décélération
CIRCUIT HYDRAULIQUE
- Circuit hydraulique auxiliaire : à 3450 psi (238 bar) – 24,2 gpm (91,5 L/min)
- Circuit hydraulique auxiliaire à haut débit : à 3 450 lb/po2 (238 bar) – 41,6 gal/min (157 L/min)
- Système de filtrage d’huile à 6 microns
- Distributeur de chargeuse à 3 tiroirs
- Raccords d’hydraulique auxiliaire, ISO à face plate – connexion sous pression avec drain de carter
- Pédale de verrouillage du circuit hydraulique
- Neutralisation du verrouillage des fonctions auxiliaires
- Neutralisation du verrouillage du système de levage
- Refroidisseur d’huile hydraulique grande capacité
- Position flottante des bras
- Système de verrouillage de la fonction de charge
- Commande électrique auxiliaire avant
- Autonivelage hydraulique en une seule voie
- Système antitangage automatique
- Mode de vitesse rampante
- Contrôle du débit auxiliaire dans la cabine
CHARGEUSE
- Coupleur d’outil hydraulique
- Géométrie d’élévation radiale
- Barre de blocage des bras de levage
CHENILLES
- Chenilles en caoutchouc robustes
AUTRE
- Feux à DEL : 2 à l’avant, 2 sur le côté et 2 à l’arrière
- Précâblé pour gyrophare
- Capot d’accès pour l’entretien verrouillable
- Entretien quotidien en un point
- Feux arrière
- Vidange à distance de l’huile
- Chauffe-bloc
- Joint antidébris
TELEMATIQUE
- CASE SiteWatch ™ Telematics – comprend du matériel et un abonnement de données avancé de 3 ans
- Module SiteConnect offrant une capacité de diagnostic à distance
OPTIONS
ENVIRONNEMENT DE L’OPÉRATEUR
- Cabine ouverte (ROPS/FOPS de niveau 1) avec écrans latéraux; démarrage à clé
- Démarrage à clé
- Siège à suspension mécanique – vinyle
- Porte de cabine de démolition avec polycarbonate
CIRCUIT HYDRAULIQUE
- Système hydraulique auxiliaire à haut débit évolué – EHF : à 4 100 lb/po2 (283 bar) – 41,6 gal/min (157 L/min)
- Second circuit hydraulique auxiliaire
AUTRE
- Adhésifs en diverses langues
- Godets
- Bords de coupe boulonnés sur le godet
- Peinture spéciale
DES PISTES
- 14 po (356 mm) – chenilles en acier
- 18 po (457 mm) – chenilles en acier
PIÈCES DE RECHANGE
-
- Feux de route
- DEL stroboscopique à quatre angles
- Pré-nettoyage
- FOPS niveau 2
- Ceinture de sécurité en trois points de 3 po (76,2 mm) rétractable
- Dents de godet renforcées boulonnées
- Gyrophare
- Crochet de levage en quatre points
- Fourches à palettes de classe III de 48 po (1,22 m)
- Batterie de 1 150 CCA pour haute altitude
- Extincteur
- Support de porte avant inviolable
- Ensemble de flexibles d’accessoires
- Barre d’attelage
Les contrepoids supplémentaires ne sont pas offerts pour ce modèle
ÉMISSIONS
Tier 4 Final
HPCR, RGER EXTERNE AVEC COD ET SCR
Pourquoi cette solution : Système de post-traitement, la réduction catalytique sélective (SCR) abaisse la température de l’échappement et n’exige pas d’utilisation de carburant non productive associée à la combustion de particules. De plus, il n’y aucun filtre à particules diesel (DPF) à remplacer, ce qui en fait une excellente solution pour les moteurs plus puissants, de grande productivité.
Fonctionnement : le système de rampe commune haute pression (HPCR) contrôle électroniquement l’injection de carburant pour une plus grande économie de carburant grâce à une exploitation plus efficace du carburant. Dans la recirculation des gaz d’échappement avec refroidissement (RGER), les gaz d’échappement sont refroidis, mélangés à de l’air frais et renvoyés ensuite dans le cylindre. le catalyseur d’oxydation diesel (COD) oxyde les gaz d’échappement de la machine pour créer de la chaleur et réduire davantage les émissions de particules.
La SCR est une solution simple qui combine du fluide d’échappement diesel (FED) avec les gaz d’échappement pour convertir les émissions de NOx en azote et en eau. Le FED est un liquide non toxique qui réagit avec les gaz d’échappement du moteur en présence d’un catalyseur pour effectuer la conversion des émissions.
Ce que cela signifie pour vous : la SCR offre une réduction significative de la consommation de carburant et n’a aucun filtre à particules diesel (DPF) à remplacer, ce qui entraîne un coût d’exploitation inférieur pour la durée de vie de la machine. Garder la machine en bon état de fonctionnement est une chose simple – il suffit de remplir le réservoir de liquide DEF au besoin.
Propulsée par un moteur FPT.
GARANTIE
Couverture des garanties de base et supplémentaire
- Garantie de base offrant une couverture complète pendant 1 an/un nombre illimité d’heures de fonctionnement
- Garantie limitée de couverture complète de base de 2 ans ou 2 000 heures
- Garantie limitée prolongée du moteur de 2 ans/2 000 heures
Garantie du moteur – Toutes les pièces internes lubrifiées prises entre le couvercle de soupape et le carter d’huile, le bloc-cylindres et la culasse, le collecteur d’échappement, le couvercle avant et le carter de volant, le turbocompresseur, le refroidisseur d’huile moteur et la pompe à eau.
Protection complémentaire
Le plan de protection complémentaire est une extension de la garantie d’usine de base et étendue disponible moyennant un coût supplémentaire. Votre concessionnaire Case peut vous aider à choisir le plan le mieux adapté à vos besoins. Des plans d’une durée maximale de trois ans/5 000 heures de fonctionnement sont disponibles pour les chargeuses compactes à chenilles de CASE.
Pour les limitations, les exclusions et la confirmation des polices en vigueur, consultez votre concessionnaire CASE. La garantie CASE reste applicable durant toute la période de garantie à condition que le propriétaire effectue l’entretien requis aux intervalles recommandés tels qu’indiqués dans le manuel de l’opérateur du produit et si la machine est utilisée dans les limites de sa capacité nominale. Les pièces d’entretien d’origine CASE ou les pièces d’entretien approuvées par CASE conformes aux spécifications de CASE doivent être utilisées pour l’entretien et les réparations.
